Ballooning und Dimensionskontrolle

TopSolid'Inspection ist ein Softwarepaket, das die Qualitätsabteilung von Produktionsunternehmen unterstützt und insbesondere die Erstellung von Prüfberichten ermöglicht.

Das Lesen der Teilezeichnung ist das Herzstück des Qualitätsprozesses in der Teilekontrolle. TopSolid'Inspection arbeitet direkt auf der 2D-Zeichnung, um den Wert der zu messenden Maße abzurufen, wodurch es möglich wird, Prozesse automatisch zu starten, die ursprünglich sehr zeitaufwendig waren.

Die beiden Hauptmerkmale von TopSolid'Inspection sind:

• Ermittlung von Maßwerten durch Erweitern der Zeichnung, um ein Dokument zu erstellen, in dem die auf dem Teil zu notierenden Kontrollpunkte aufgeführt sind.
• Rückmeldung der in der Werkstatt durchgeführten Messungen über eine vereinfachte Schnittstelle zur Dateneingabe.

Zeitersparnis, Fehlerbegrenzung und Rückverfolgbarkeit sind die Ziele.

Die Teilezeichnung im Bild-, Scan-, TIFF-, PDF-, DXF- und DWG-Format wird in die Anwendung auf der Ebene des Prüfprojekts integriert, wo die fertigungsspezifischen Merkmale definiert werden (Kunde, Auftrag, Produktionsauftrag, Anzahl der produzierten Teile, Seriennummern usw.).

Die Kontrollpunktliste wird erstellt, indem die Abmessungen direkt auf der Zeichnung des Teils mit Ballon-Text versehen werden. Der Wert des Maßes wird über eine Zeichenerkennung abgerufen, dies ermöglicht eine automatische Lieferung von Toleranzen (gemäß der allgemeinen Toleranz oder der Passung), Kontrollhäufigkeit, Position in der Zeichnung, etc.

Die Kontrollzeichnung und die Ballonzeichnung sind druckbar und in Standardformaten (Excel, Word, PDF, etc.) exportierbar. Das Layout der Editionsvorlagen kann nach Ihren Vorstellungen konfiguriert werden (Inspektionsbericht, Autoinspektion, FAI, etc.).

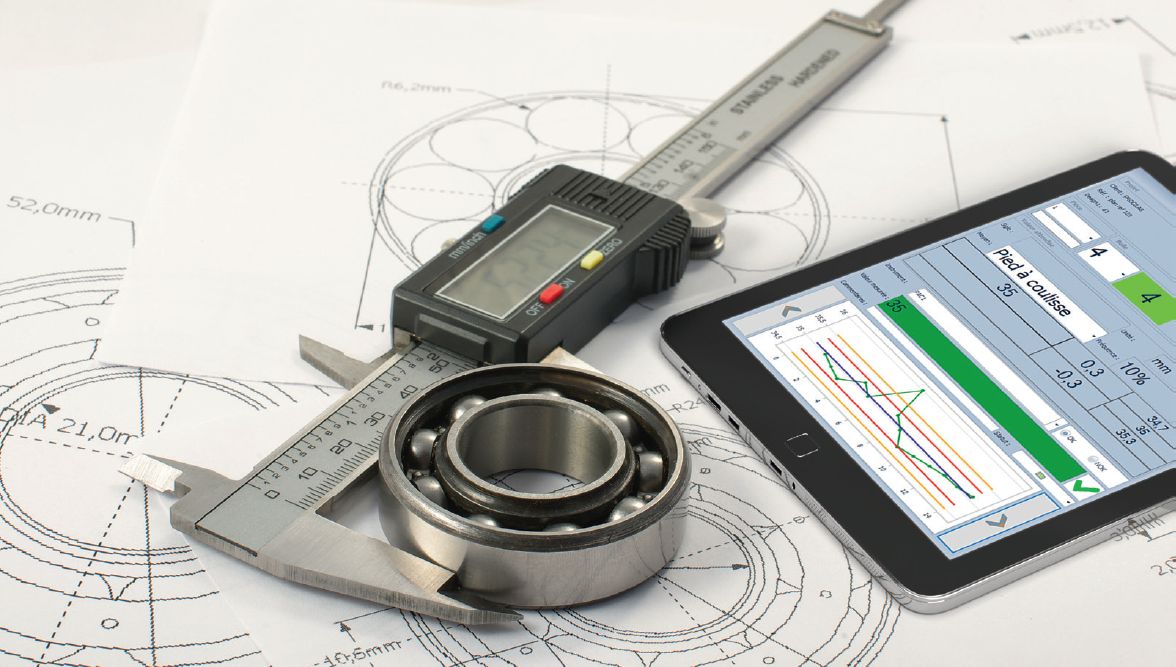

Die Software oder ihre vereinfachte Version ist in der Werkstatt auf einem PC oder Windows-Tablet für das Messfeedback portabel.
Die Messungen können manuell über die Tastatur oder über ein angeschlossenes Kontrollmittel eingegeben werden.

• Papierlos
• Windows-Tablet-Schnittstelle
• Kompatibel mit angeschlossenen Kontrollmitteln
• Verwaltung der Überwachungsgrenzen
• Verwaltung des Messgeräts
• Dynamische Regelkarte

Die Informationen des Überwachungsplans und die Ergebnisse der Messsitzungen werden an einem einzigen Ort zentralisiert und können leicht in Ihr Managementsystem (CAPM, ERP) integriert werden.

Die Messungen können über die Tablet-Schnittstelle von der Werkstattrückmeldung übernommen oder von einem Softwarebericht eines Drittanbieters abgerufen werden (dreidimensionales, angeschlossenes Mittel). Die Daten können abgefragt werden, was die Rückverfolgbarkeit von Messungen, Steuerungen, verwendeten Messgeräten usw. ermöglicht.

Eine Schnittstelle zur Analyse der Ergebnisse ermöglicht es Ihnen, Indikatoren und Regelkarten für ein Projekt oder eine Reihe von Stichprobenprojekten zu erhalten:

• Messungen und Attribute Kontrollkarte
• Fähigkeitsuntersuchung, Cp, Cpk

Ein multikriterielles Suchwerkzeug ermöglicht die Suche nach Projekten, Kontrollpunkten und Kontrollmitteln anhand von Auswahlkriterien (Termine, Kunden, Kontrollmittel usw.).

• Automatische Umrechnung metrisch/inch
• Verwaltung der Seriennummern von Teilen
• Farbe, Größe, Ausrichtung, Reihenfolge der Ballons
• Datenbank der Allgemeintoleranzen und Passungen
• Verwaltung der Kontrollmittel
• Verwaltung der Behandlungsstärken
• Rückverfolgbarkeit der Benutzer mit konfigurierbaren Zugriffsrechten
• Phasenmanagement
• Import von Ergebnissen aus einem Excel-MMT-Bericht
