Ballonvaren en dimensieregeling

TopSolid'Inspection is een softwarepakket dat de kwaliteitsafdeling van productiebedrijven ondersteunt, met name bij het maken van inspectierapporten.

Het lezen van de onderdeeltekening vormt de kern van het kwaliteitsproces van de productcontrole. TopSolid'Inspection werkt rechtstreeks op de 2D-tekening om de waarde van de te meten afmetingen op te halen, waardoor processen die aanvankelijk zeer tijdrovend waren, automatisch gestart kunnen worden.

De twee belangrijkste kenmerken van TopSolid'Inspection zijn:

• Maatwaarden terugvinden door de tekening te balloneren om een document te maken met de controlepunten die op het onderdeel moeten worden genoteerd.
• Terugkoppeling van metingen op de werkvloer via een vereenvoudigde interface voor gegevensinvoer.

Tijd besparen, fouten beperken en traceerbaarheid zijn de doelstellingen.

De onderdeeltekening in beeld-, scan-, TIFF-, PDF-, DXF- en DWG-formaat wordt geïntegreerd in de applicatie op het niveau van het inspectieproject, waar de specifieke kenmerken voor productie worden gedefinieerd (klant, order, productieorder, aantal geproduceerde onderdelen, serienummers, enz.)

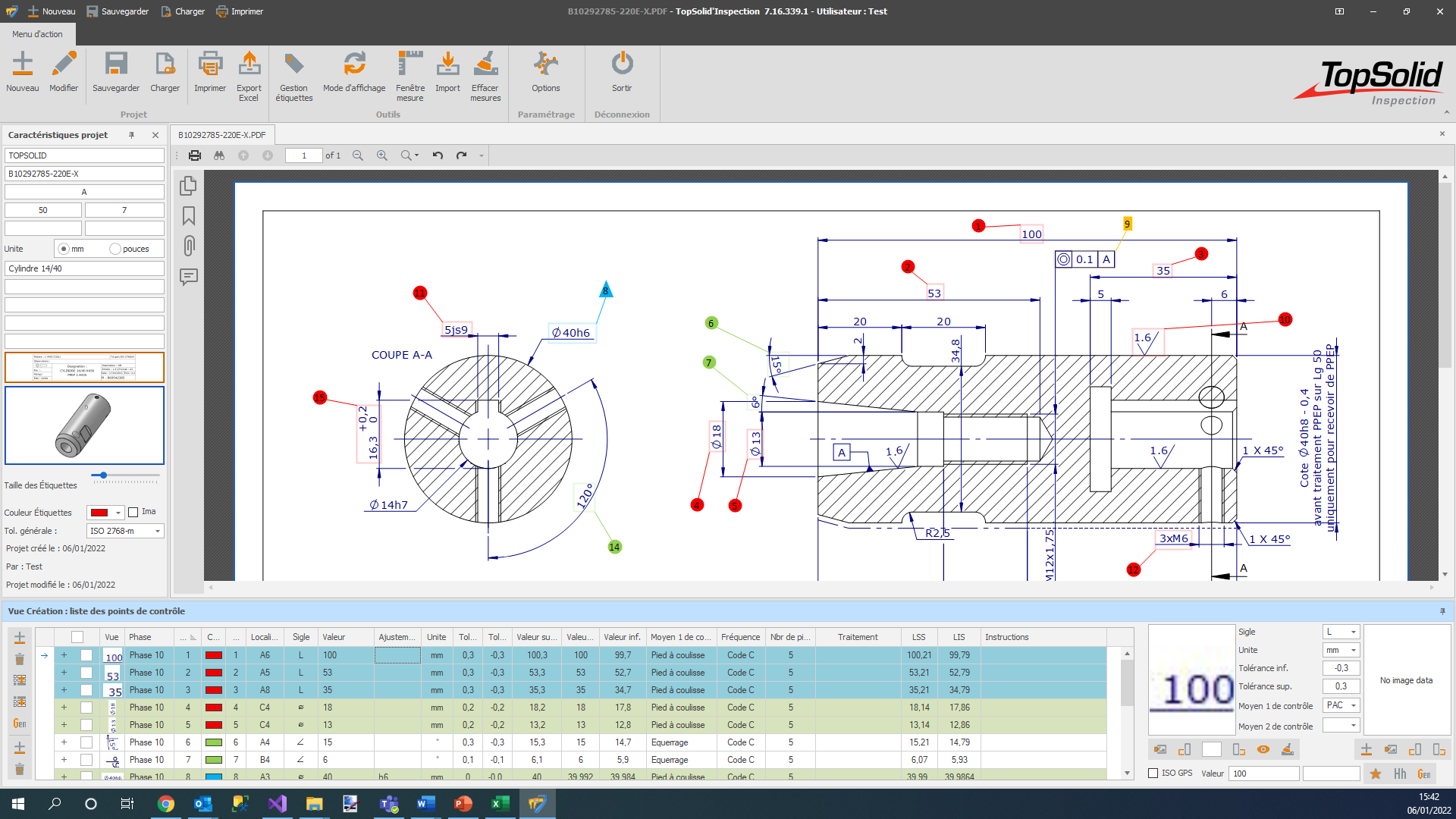

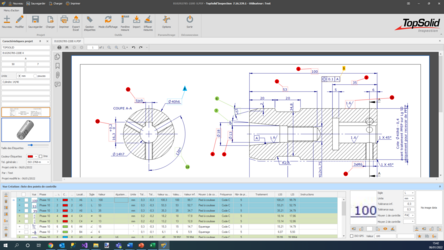

De controlepuntenlijst wordt aangemaakt door de afmetingen rechtstreeks op de tekening van het onderdeel te balloneren. De waarde van de dimensie wordt opgehaald via een tekenherkenning, waardoor automatisch toleranties (volgens de algemene tolerantie of de passing), controlefrequentie, locatie in de tekening, enz. kunnen worden opgegeven.

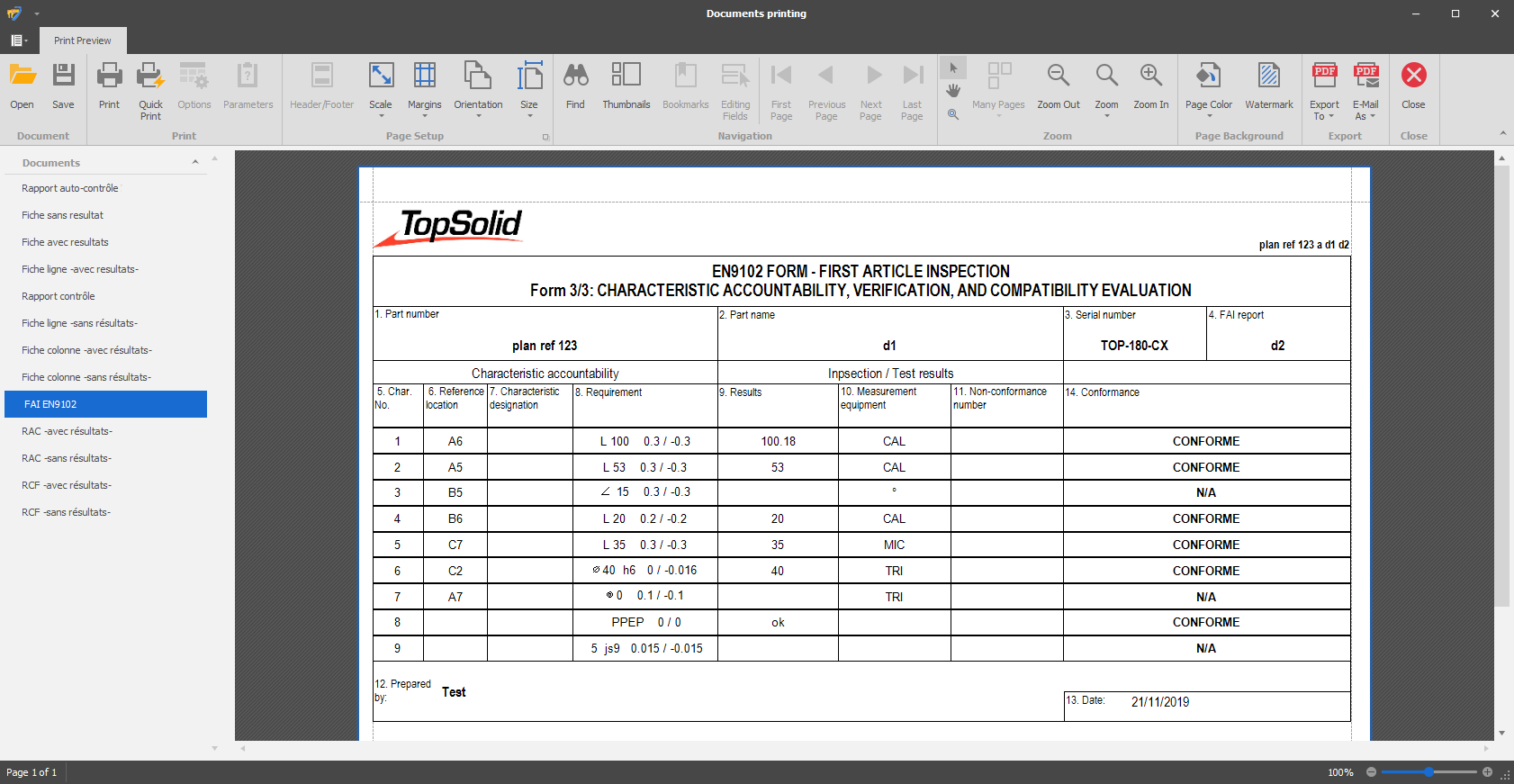

De controletekening en de ballontekening kunnen worden afgedrukt en geëxporteerd in standaardformaten (Excel, Word, PDF, enz.). De lay-out van de opmaaksjablonen kan naar wens worden geconfigureerd (inspectierapport, auto-inspectie, FAI, enz.).

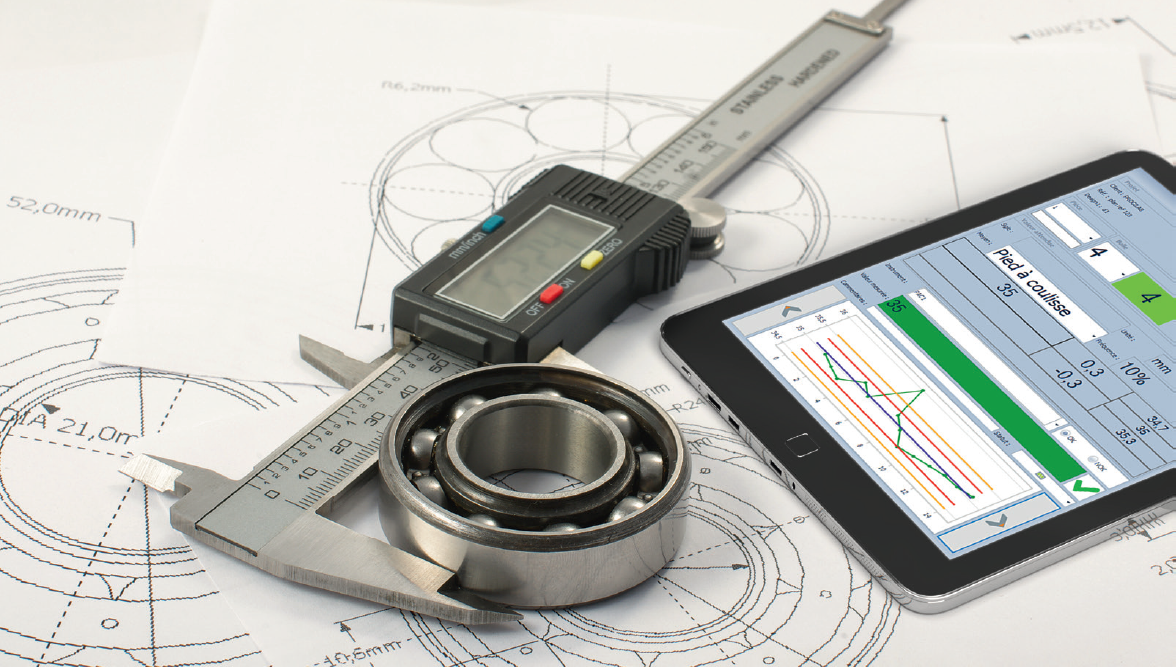

De software of de vereenvoudigde versie ervan is draagbaar in de werkplaats op een pc of Windows-tablet voor de terugkoppeling van de metingen.
Metingen kunnen handmatig worden ingevoerd met het toetsenbord of via een aangesloten bedieningsapparaat.

• Nul papier
• Windows-tabletinterface
• Compatibel met aangesloten bedieningselementen
• Beheer van bewakingslimieten
• Beheer van meetinstrument
• Dynamisch controlediagram

Informatie over het monitoringplan en de resultaten van meetsessies worden gecentraliseerd op één locatie, eenvoudig te integreren in uw managementsysteem (CAPM, ERP).

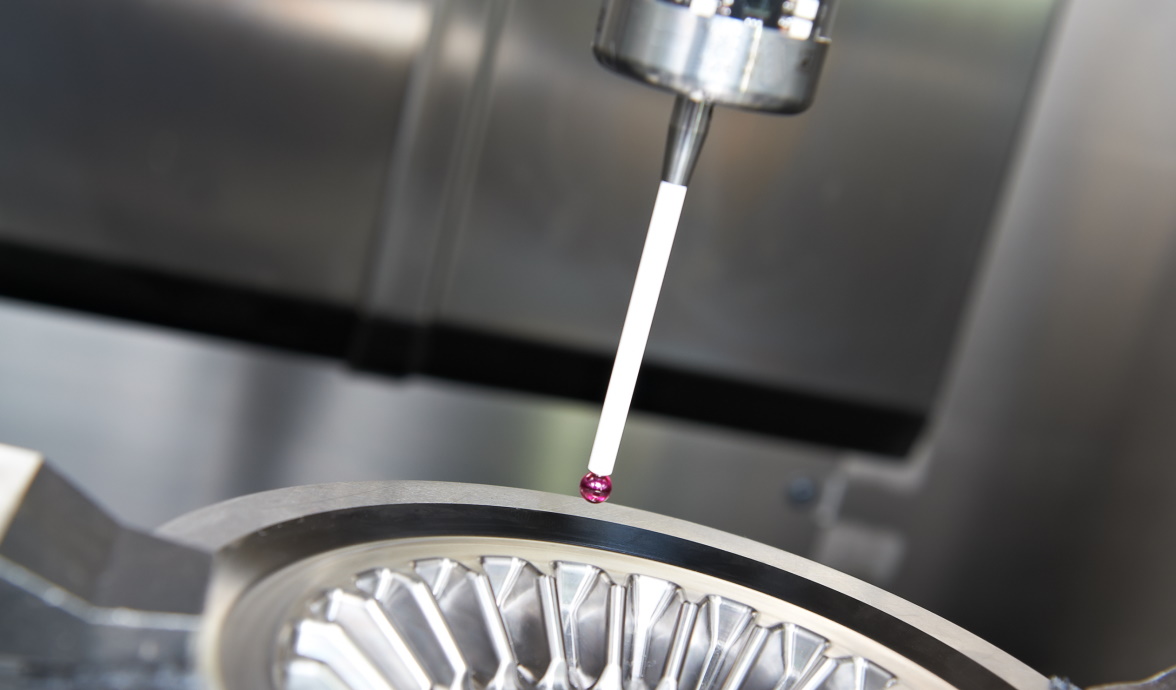

Metingen kunnen worden uitgevoerd vanuit de feedback van de werkplaats via de tabletinterface, of worden opgehaald uit een rapport van software van derden (driedimensionale, aangesloten middelen). Gegevens kunnen worden opgevraagd, zodat metingen, regelaars, gebruikte meetinstrumenten, enz. kunnen worden getraceerd.

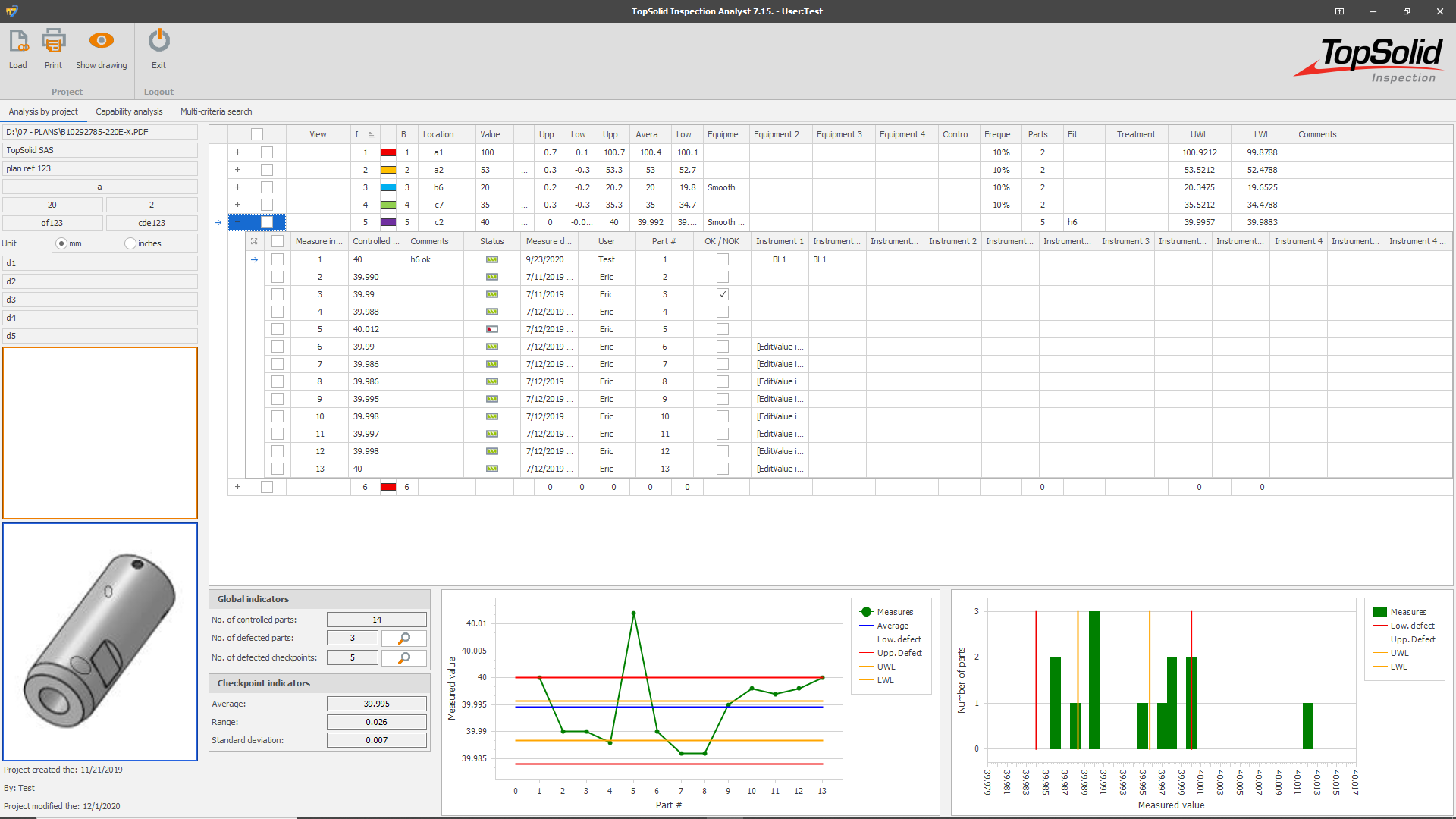

Via een interface voor het analyseren van de resultaten kun je indicatoren en controlediagrammen verkrijgen voor een project of een reeks steekproefprojecten:

• Metingen en eigenschappen controlediagram
• Vermogensonderzoek, Cp, Cpk

Met een zoekfunctie op meerdere criteria kun je projecten, controlepunten, controlemiddelen vinden op basis van de selectiecriteria (data, klant, controlemiddel, enz.).

• Automatische metrische/inch conversie
• Beheer van onderdelenserienummers
• Kleur, grootte, oriëntatie, ballon bestellen
• Database van algemene toleranties en hulpstukken
• Beheer van controlemiddelen
• Beheer van de behandeling diktes
• Traceerbaarheid van gebruikers met configureerbare toegangsrechten
• Fasebeheer
• Importeren van resultaten uit een Excel MMT-rapport
