TopSolid’Progress 2010

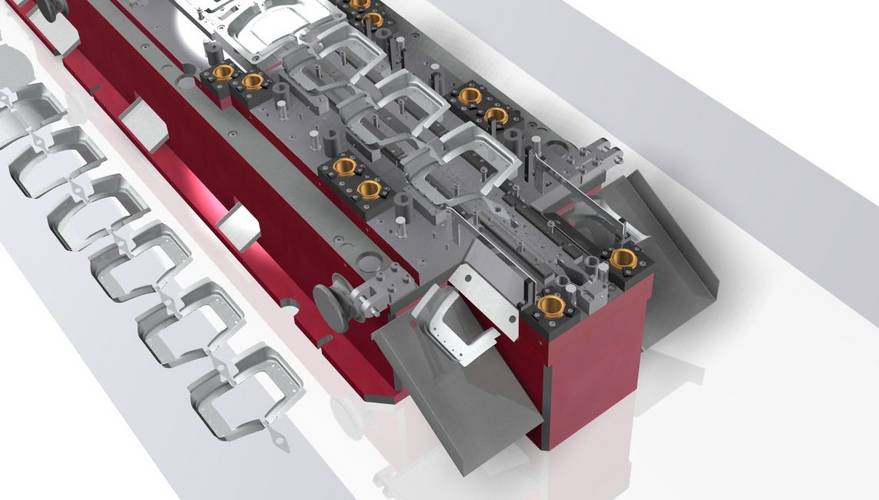

Missler Software annonce la disponibilité de la nouvelle version de TopSolid'Progress, son logiciel de CFAO destiné aux outilleurs de découpe, pliage et emboutissage. TopSolid'Progress rassemble l'ensemble des fonctions qui permettent de créer et mettre à plat une pièce, de concevoir la bande et l'outillage beaucoup plus rapidement qu'avec un outil généraliste. La CAO du découpeur, emboutisseur propose une édition hautement évoluée de la bande, en totale associativité avec la pièce. TopSolid'Progress 2010 permet d'accroitre significativement la productivité des outilleurs en proposant un mode de travail collaboratif, une mise en bande améliorée et divers évolutions pour les poinçons et matrices, les composants et la carcasse.

Assistant de conception collaborative
Une fois la mise en bande réalisée et les bases de la carcasse posée, cette nouvelle méthode de conception permet de travailler à plusieurs sur les documents clients d'un document maître. Ensuite, il est possible à tout moment de rapatrier dans le document maître les modifications effectuées dans les documents clients. Cela se fait « à la demande » sans aucune intervention des utilisateurs. Ainsi, plusieurs concepteurs peuvent travailler simultanément sur des parties différentes de l'outillage : par exemple la partie découpe pour l'un et la partie mise en forme pour l'autre. Cette nouveauté majeure de la version 2010 permet des gains de temps très importants dans la conception d'outils.

Mise en bande améliorée
La mise en bande étant une phase essentielle de la conception d'un outil progressif, TopSolid'Progress 2010 propose de nouvelles évolutions pour faciliter cette étape. Le traitement de la mise à plat des zones de transition complexes entre parties dépliables est maintenant très facile. Cela permet de traiter sans effort les « plis toriques » ou les zones de raccordement déformées sur les pièces de connectique.
Dans la connectique encore, la conception des mises en bande contenant un très grand nombre de postes (plusieurs dizaines) avec beaucoup de postes à vide a été rendue très performante grâce à de nouvelles options de définition de la bande. La nouvelle version propose également la création de formes intermédiaires de pliage pour la détection de collisions.

Poinçons et matrices
Pour les poinçons et matrices, on peut noter l'amélioration de la mise en œuvre des procédés de passage des poinçons dans les plaques. Ils sont réalisés automatiquement, et il est possible de mémoriser les valeurs des jeux de passage pour chaque plaque. Les fonctions de création des poinçons s'enrichissent aussi d'une option de définition des épaulements par meulage et de l'intégration de la création d'un talon sur les poinçons de découpe.

Composants
La mise en oeuvre des composants standard n'est pas négligée avec l'arrivée d'un « Assistant fixation » qui permet de poser simultanément vis et goupilles pour toutes les configurations classiques de fixation de plaques, poinçons ou matrices. Comme toujours sous TopSolid, ces composants sont dimensionnés en fonction du contexte de pose et mis à jour automatiquement en cas de modification de l'outillage.
Un rapport de modification des composants est mis à disposition de l'utilisateur en cas de changement des dimensions de l'outillage. Il présente à l'utilisateur la liste des composants dont les dimensions ont été recalculées suite à la mise à jour de l'outillage.

Divers
Au niveau de la conception de la carcasse il est maintenant possible de définir facilement des courses différentes pour des blocs distincts de porte-poinçons/ dévêtisseurs.
Du côté de la mise en plan, il est possible de citer l'arrivée d'une commande destinée à créer des notes d'information sur les postes. Le contenu ainsi que l'organisation de ces notes est personnalisable par l'utilisateur et très facile à modifier.
