Soluzione CAD completa per i produttori di stampi

TopSolid'Mold apre e lavora con la maggior parte dei tipi di dati CAD.

• Leggere i formati nativi e neutri
  • Catia v4, Catia v5-6, Creo, NX
  • Solidworks, Inventor, SolidEdge
  • Parasolid, STEP, IGES
  • Ulteriori informazioni
• Funzioni specifiche per riparare, pulire e analizzare le geometrie importate prima dello stampaggio

TopSolid'Mold accelera la creazione di blocchi Core e Cavity, in un ambiente dedicato.

• Analizzare i sottosquadri dei pezzi in plastica, gli angoli di sformo e gli spessori delle pareti
• Applicare il fattore di ritiro in base alle proprietà del materiale plastico.
• Rilevamento automatico delle linee di divisione in base alla direzione di stampaggio
• Procedura guidata specifica per la creazione di superfici di taglio
• Definire gli Inserti principali e gli Inserti di movimento dal nucleo e dalla cavità.
• Generare l'assieme diviso finale, con nucleo, cavità e inserti.

• Modellate le vostre idee senza restrizioni, esprimete la vostra creatività!
• Progettazione e modellazione ibrida 3D di solidi e superfici
• Caratteristiche dedicate alla costruzione di stampi
  • Base dello stampo
  • Circuiti di raffreddamento
    • Componenti automatici: tappi, deflettori, connettori
    • Efficienza del circuito e perdite
    • Analisi delle collisioni
  • Movimenti: perni angolari, slitte, sollevatori
  • Corridori e cancelli
  • Perni di espulsione e molle Wizards

TopSolid'Mold fornisce librerie di componenti intelligenti dei principali produttori.

• Hasco, Meusburger, Rabourdin, DME Europe

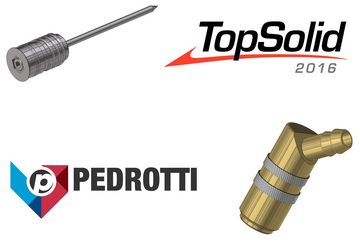

• FCPK, Pedrotti, Polimold, MDL, Fibro
• PCS, Progressive, DME Inch
• Futaba, Misumi

Gli Smart Components realizzano le proprie operazioni e funzionalità, chiamate "Processi", pronte per la produzione in TopSolid'Cam .

TopSolid'Mold fornisce funzioni cinematiche specifiche per animare e controllare i movimenti degli utensili.

• Visualizzazione del ciclo completo di apertura/chiusura dello stampo
• Verificare la presenza di possibili collisioni prima di entrare in produzione.
• Simula con precisione tutti i tipi di movimenti degli stampi
  • Perni angolari / Guide, con gestione reale della corsa
  • Sollevatori
  • Ingranaggi, cremagliere, cilindri idraulici, camme, per il rilascio dei sottosquadri più complessi

TopSolid'Moldin stretta collaborazione con Simcon®, offre diversi livelli di simulazione dello stampaggio a iniezione.

•  TopSolid'PlasticFlowche è totalmente integrato e permette un primo livello di analisi prima della realizzazione dell'utensile
•  Per un'analisi più dettagliata, TopSolid'Mold offre un'interfaccia dedicata e diretta con la suite di software Simcon.
• Questi strumenti consentono di anticipare i problemi di stampaggio e di ottimizzare i cicli di produzione.

TopSolid'Mold crea tutti i documenti necessari per la produzione, quali:

• Disegni 2D: Viste e quote automatiche
• Distinta base accurata:
  • Elenco delle parti da produrre
  • Elenco dei componenti da acquistare
  • Elenco dei perni di espulsione da tagliare
  • Indicizzazione automatica
• Gruppi esplosi con fasi di montaggio/smontaggio

TopSolid'Electrode vi assiste nella progettazione degli elettrodi.

• Creazione guidata di elettrodi per isolare l'area di erosione e definire gli spazi vuoti
• Posizionare i mandrini per controllare le collisioni
• Aggiungere punti di controllo 3D per misurazioni e controlli di qualità
• Disegni 2D automatici: dettaglio di un singolo elettrodo o disegno globale
• Collegamento integrato a TopSolid'Cam per la produzione.

TopSolid'Mold è integrato in modo nativo con TopSolid'Pdm, offrendo un'esperienza utente unica.

• Un'applicazione, un'interfaccia utente
• Migliora la collaborazione tra siti, team e persone.
• Riduce il rischio di errori di progettazione e produzione.
• Gestisce le revisioni di tutti i tipi di documenti (parti, spezzoni, stampi, ecc.).
• Accesso sicuro ai dati (diritti dell'utente) e traccia tutte le modifiche.
• Trovate i documenti in base a criteri, riferimenti e casi d'uso.
