Complete CAD-oplossing voor matrijzenmakers

TopSolid'Mold ondersteunt de meeste soorten CAD Data.

• Native en neutrale importeren
  • Catia v4, Catia v5-6, Creo, NX
  • Solidworks, Inventor, SolidEdge
  • Parasolid, STEP, IGES
  • Meer informatie
• Specifieke functies voor het repareren, reinigen en analyseren van geïmporteerde geometrie

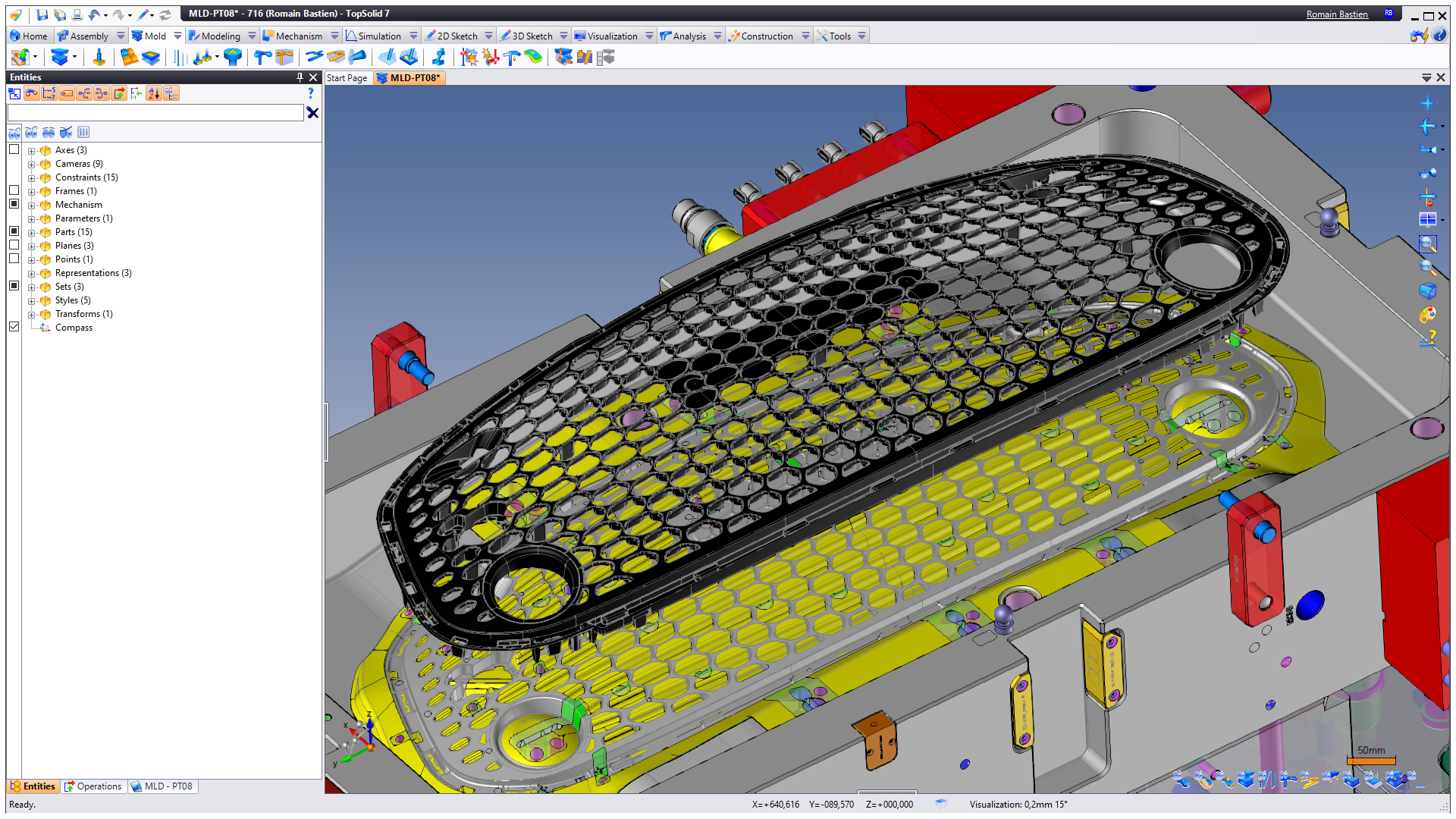

TopSolid'Mold versnelt het maken van Core en Cavity Blocks in een specifieke omgeving.

• Analyseren van ondersnijdingen, lossingshoeken en wanddiktes van kunststof onderdelen
• Krimpfactor toepassen volgens de eigenschappen van de kunststof

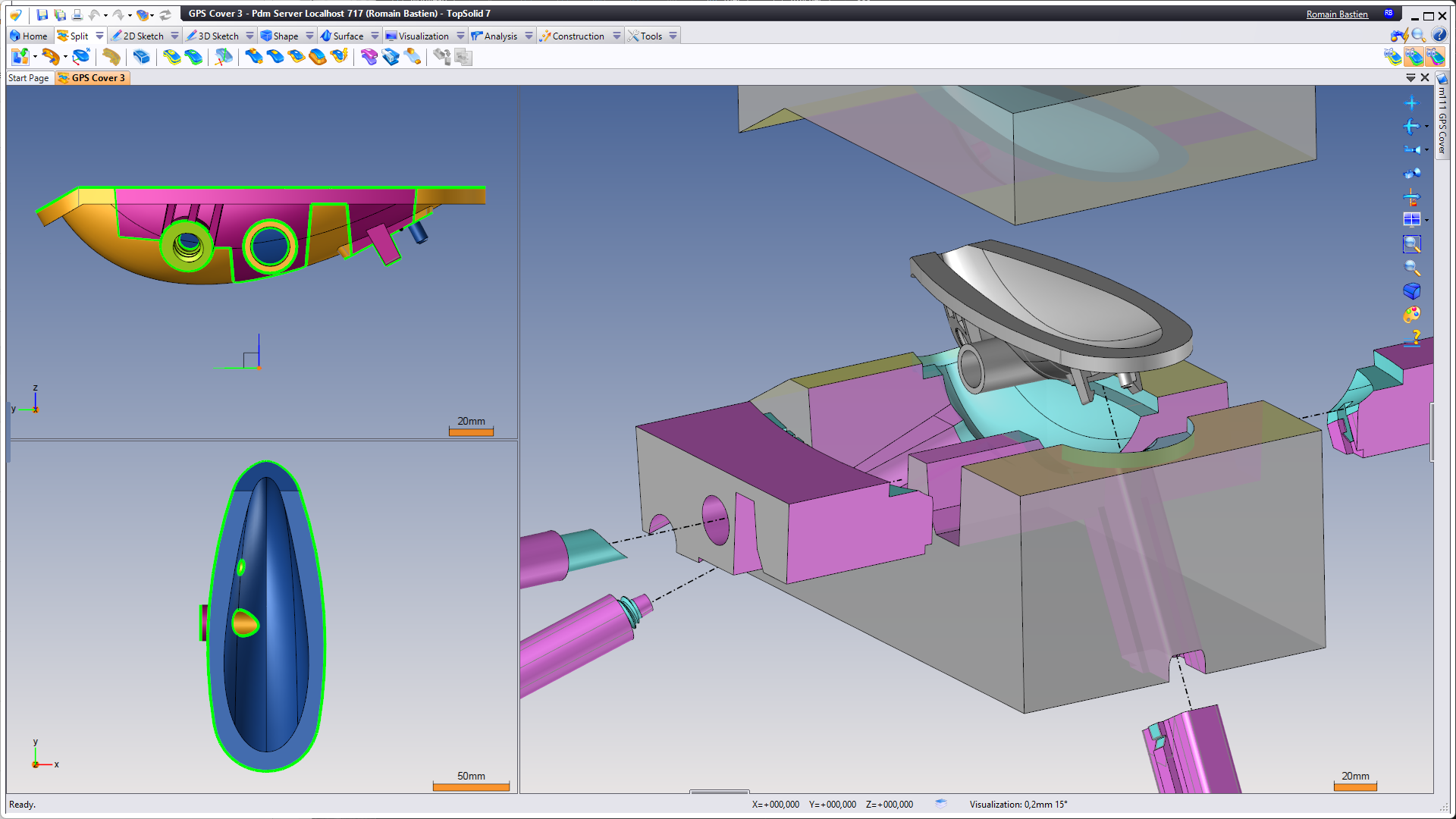

• Automatische detectie van deellijnen volgens de spuitgietrichting
• Specifieke wizard om deeloppervlakken te maken
• Definieer vaste en bewegende Inzetstukken tijdens de aanmaak van de Core en Cavity.
• Genereer de uiteindelijke opgesplitste assemblage met kern, holte en inzetstukken

• Modelleer je ideeën zonder beperkingen, laat je creativiteit de vrije loop!
• Hybride 3D solid en surfaces gebruiken voor het ontwerpen en modelleren

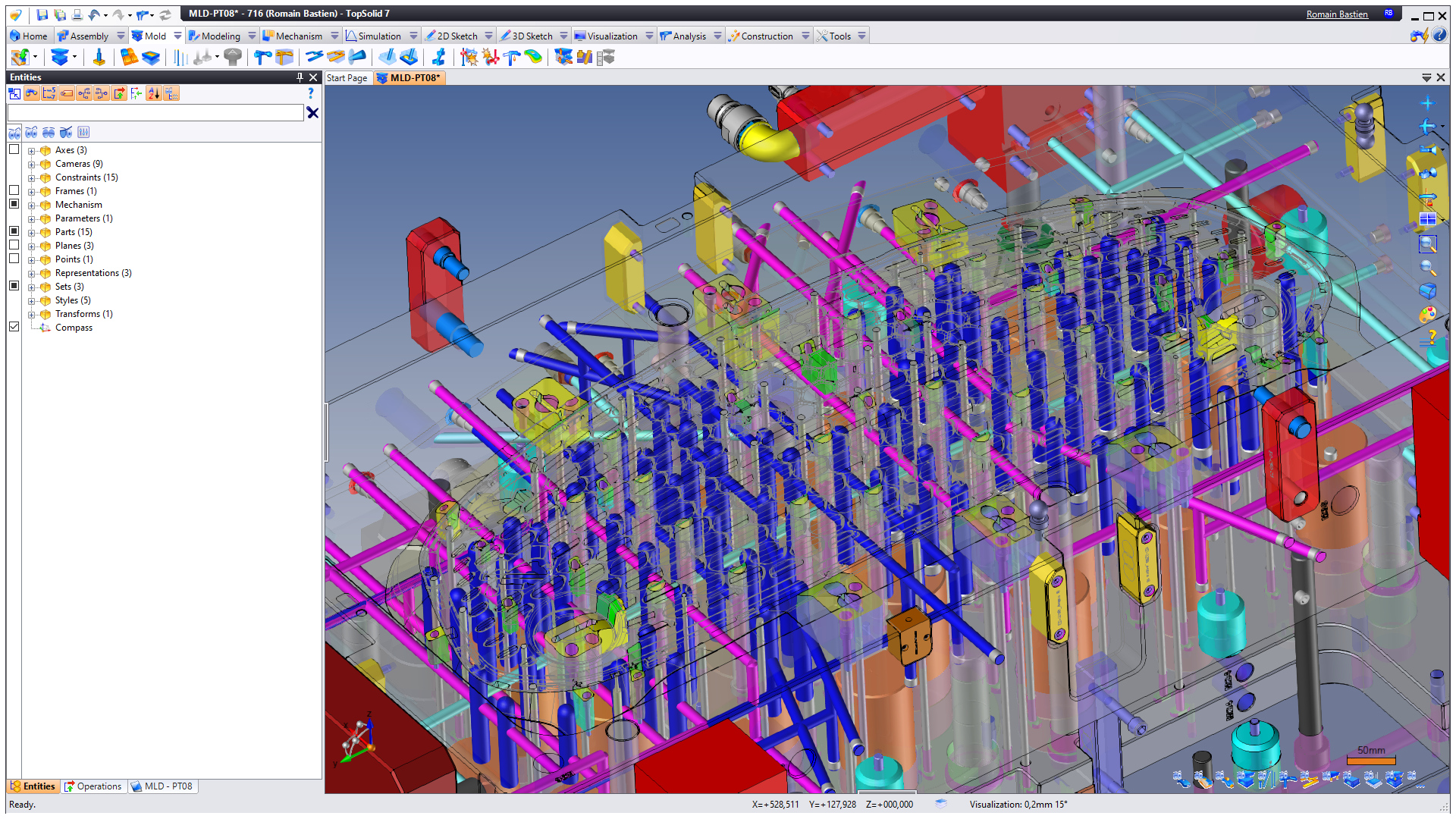

• Speciale functies voor het maken van mallen

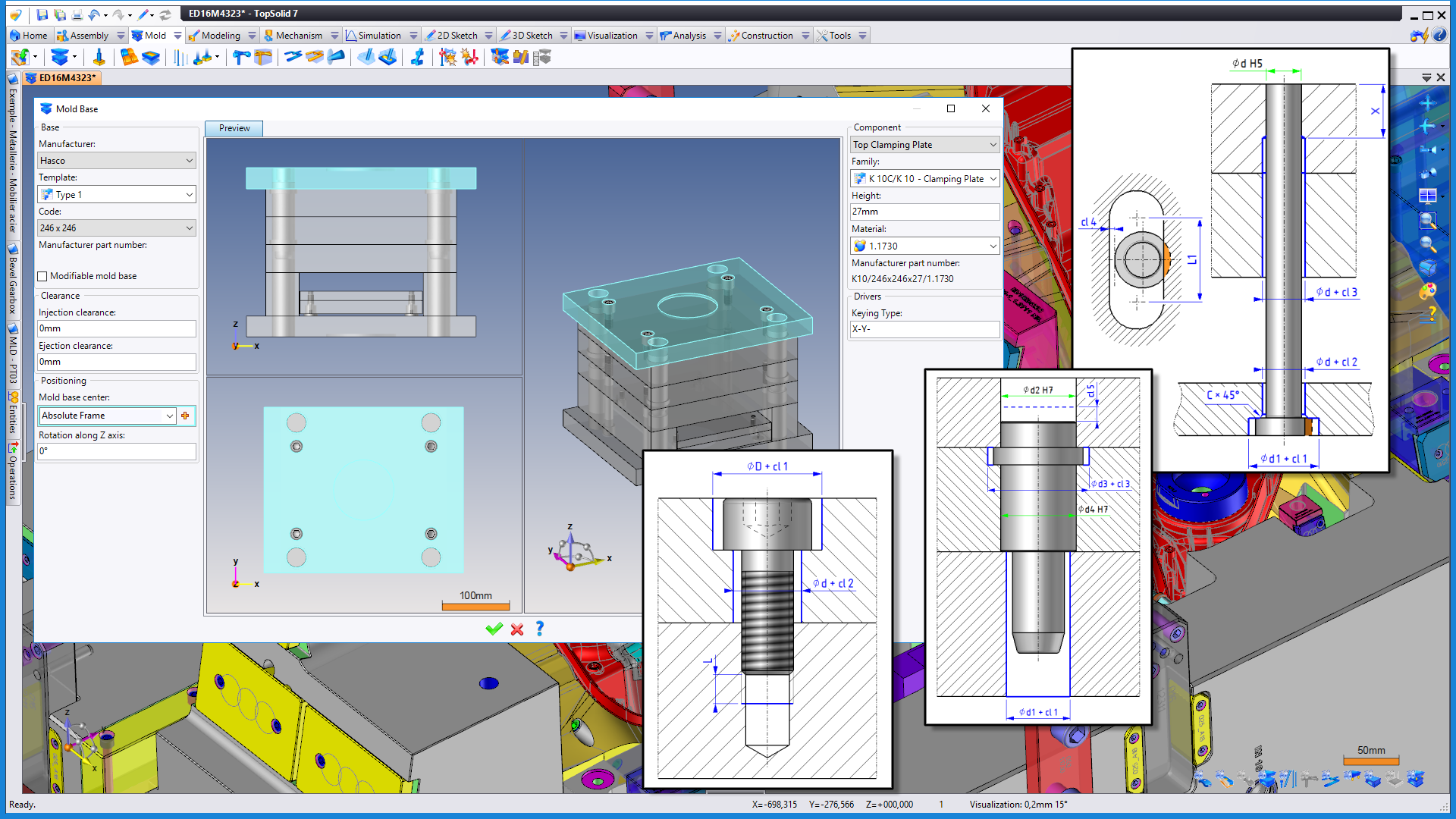

  • Basis matrijzen
  • Koelcircuits
    • Automatische onderdelen: pluggen, schotten, aansluitingen
    • Circuitefficiëntie en lekken
    • Botsingsanalyses
  • Bewegingen: hoekpennen, schuif, lifters
  • Kanalen en spuitmonden
  • Plaatsing en automatische aanpassing van ejector pins

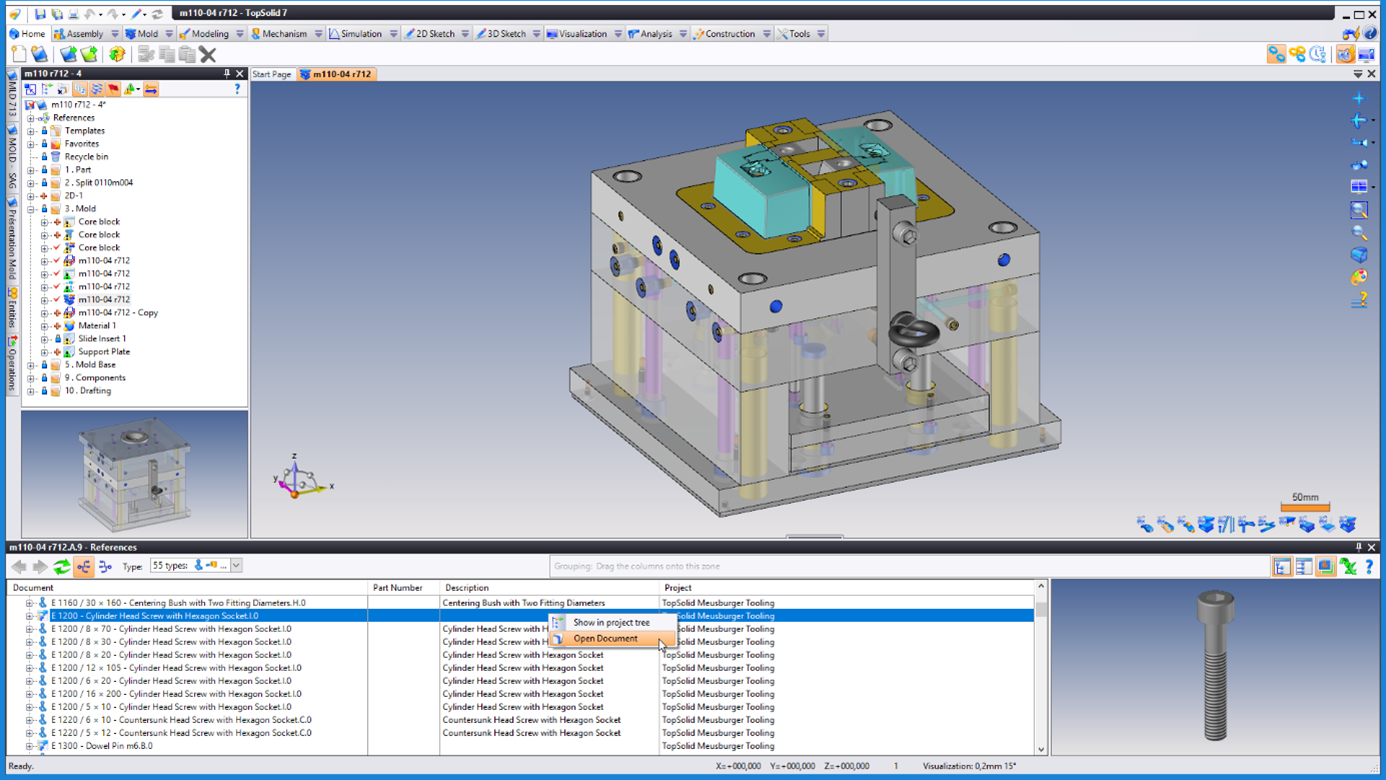

TopSolid'Mold biedt Smart Components-bibliotheken van grote fabrikanten.

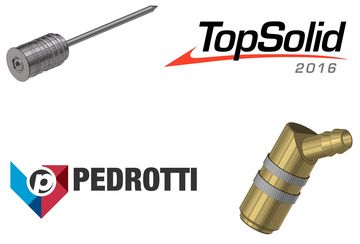

• Hasco, Meusburger, Rabourdin, DME Europa
• FCPK, Pedrotti, Polimold, MDL, Fibro
• PCS, Progressief, DME Inch
• Futaba, Misumi

Slimme componenten maken hun eigen bewerkingen en functies, "processen" genoemd, klaar voor productie in TopSolid'Cam

TopSolid'Mold biedt specifieke kinematische functies om bewegingen te animeren en aan te passen.

• Visualiseer de volledige open/dicht-cyclus van de Matrijs
• Controleer op mogelijke botsingen voordat je naar productie gaat
• Simuleer nauwkeurig alle bewegingen van de matrijs
  • Hoekpennen / glijders, met vertraging bij het openen (contact detectie)

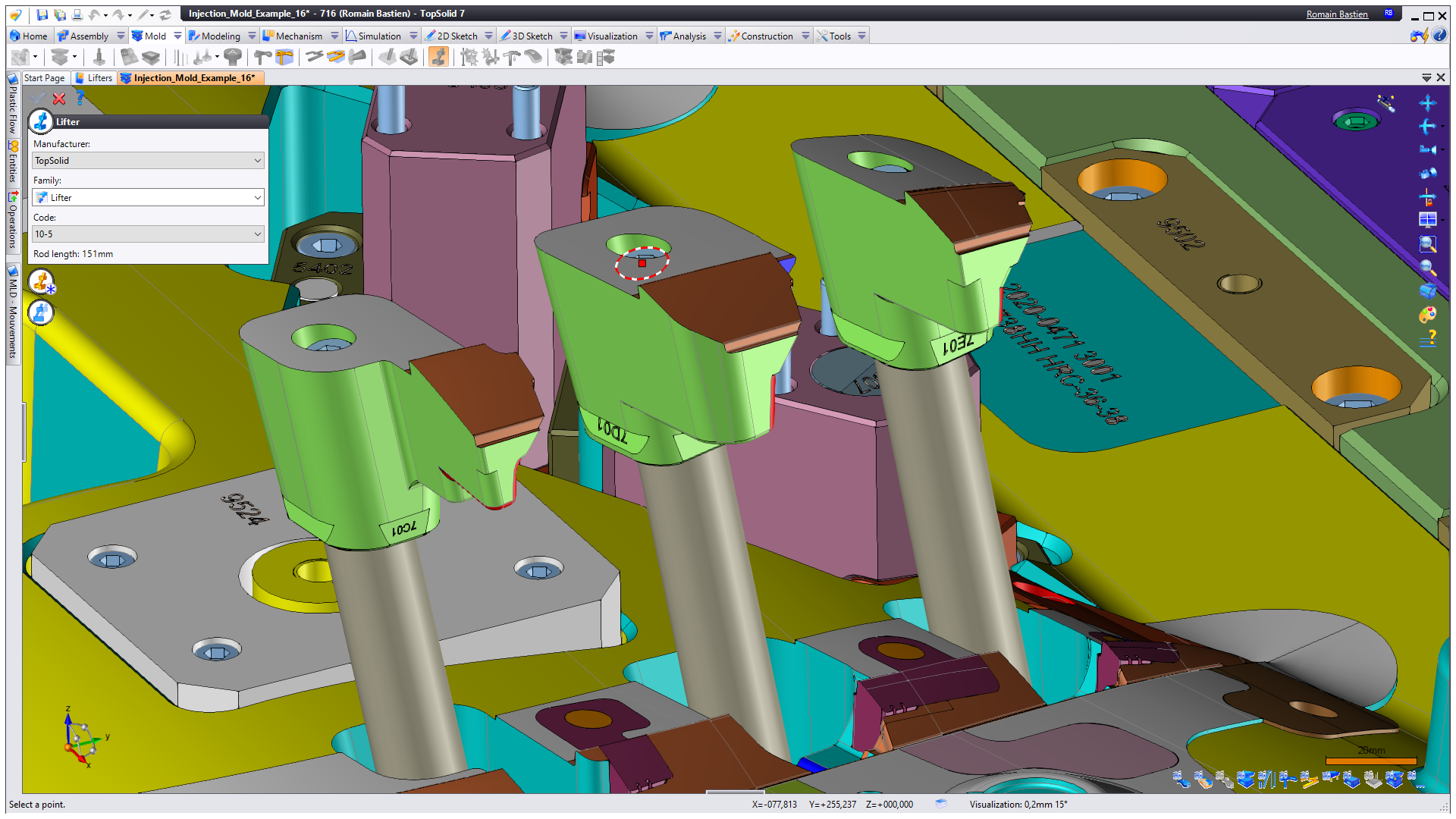

  • Lifters
  • Tandwielen, hydraulische cilinders, nokken, voor de meest complexe ondersnijdingen.

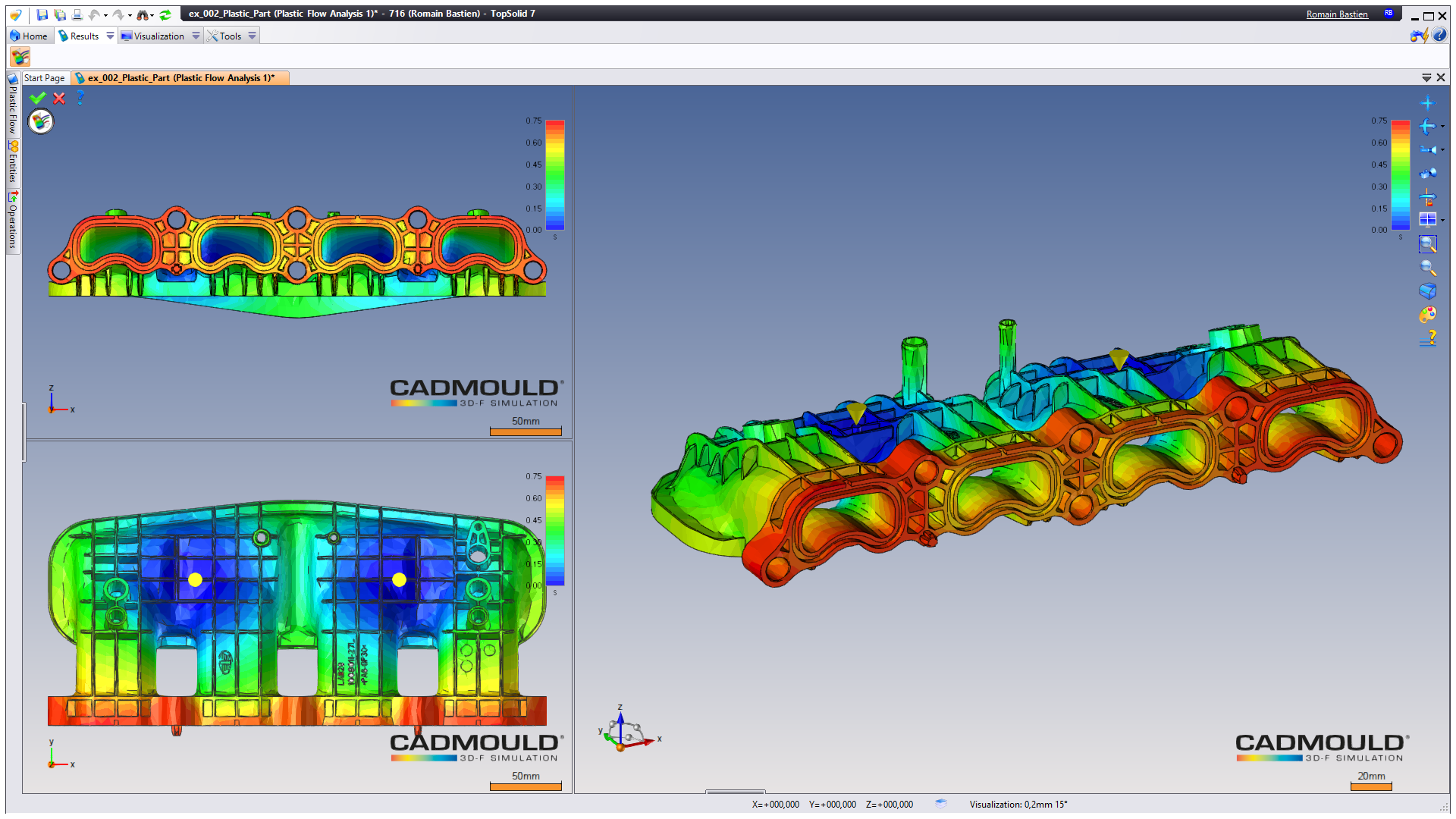

TopSolid'Mold biedt, in nauwe samenwerking met Simcon®, verschillende simulatieniveaus voor spuitgieten.

•  TopSolid'PlasticFlow die volledig geïntegreerd is en een eerste niveau van analyse mogelijk maakt voordat de matrijs wordt geproduceerd
•  Voor een meer gedetailleerde analyse biedt TopSolid'Mold een speciale en directe interface met de Simcon-softwaresuite
• Met deze tools kunt u anticiperen op spuitgietproblemen en productiecycli optimaliseren.

TopSolid'Mold maakt alle noodzakelijke productie documenten, zoals:

• 2D-tekeningen: Automatische aanzichten en afmetingen

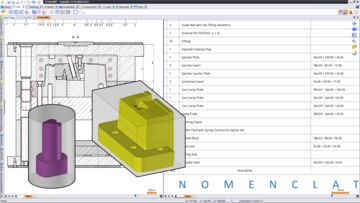

• Nauwkeurige stuklijsten:
  • Lijst van te maken onderdelen
  • Lijst van te kopen onderdelen
  • Lijst van aan te passen uitwerppennen (ejector pins)
  • Automatisch indexeren
• Exploded assemblies met montage/demontage stappen

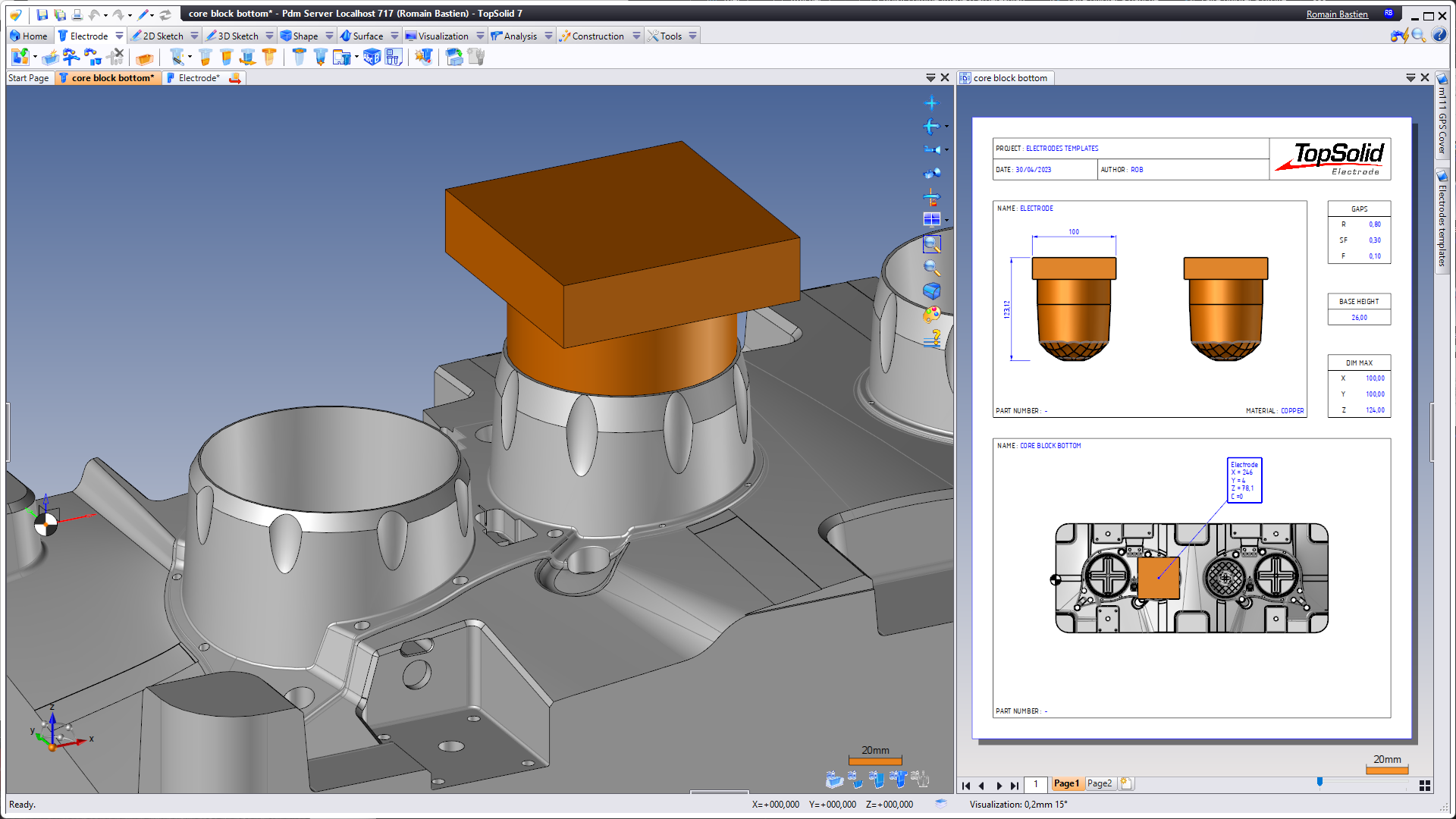

TopSolid'Electrode helpt u bij het ontwerpen van uw elektroden.

• Wizard voor het maken van elektrodes om eroderend gebied te isoleren en openingen te definiëren
• Positioneer hielen om botsingen te controleren
• 3D controlepunten toevoegen voor metingen en kwaliteitscontroles
• Automatische 2D-tekeningen: enkel elektrode detail of globale tekening
• Geïntegreerde link naar TopSolid'Cam voor productie.

TopSolid'Mold is geïntegreerd met TopSolid'Pdm en biedt een unieke gebruikerservaring.

• Eén toepassing, één gebruikersinterface
• Verbetert de samenwerking tussen sites, teams en mensen.
• Vermindert het risico op ontwerp- en productiefouten.
• Beheert revisies van alle soorten documenten (onderdeel, splitsing, matrijs, enz.).
• Beveiligde toegang tot gegevens (gebruikersrechten) en houdt alle wijzigingen bij.
• Vind documenten op criteria, op referenties, op use cases.
