TopSolid'Strato

Software voor additieve fabricage met het gepatenteerde Stratoconception®-proces van CIRTES om uw onderdelen in 3D-slices te maken met een willekeurige materiaalplaat

TopSolid'Stratode additieve vervaardiging door Stratoconception®

Additieve productiemodule geïntegreerd in de CAD-omgeving

Additieve productiemodule geïntegreerd in de TopSolid suite.
Gebruik van een 100% native model (ontworpen of geïmporteerd in TopSolid).
Verwijdering van de STL mesh (een standaard in additieve productie).
Volledige interoperabiliteit met andere TopSolid software: TopSolid'Design, TopSolid'Cam, enz.
Wijzigingen in het model resulteren in het bijwerken van de uitsplitsing van de plak en de bijbehorende bewerkingen.
Intuïtief te gebruiken dankzij de standaarden van de TopSolid omgeving.

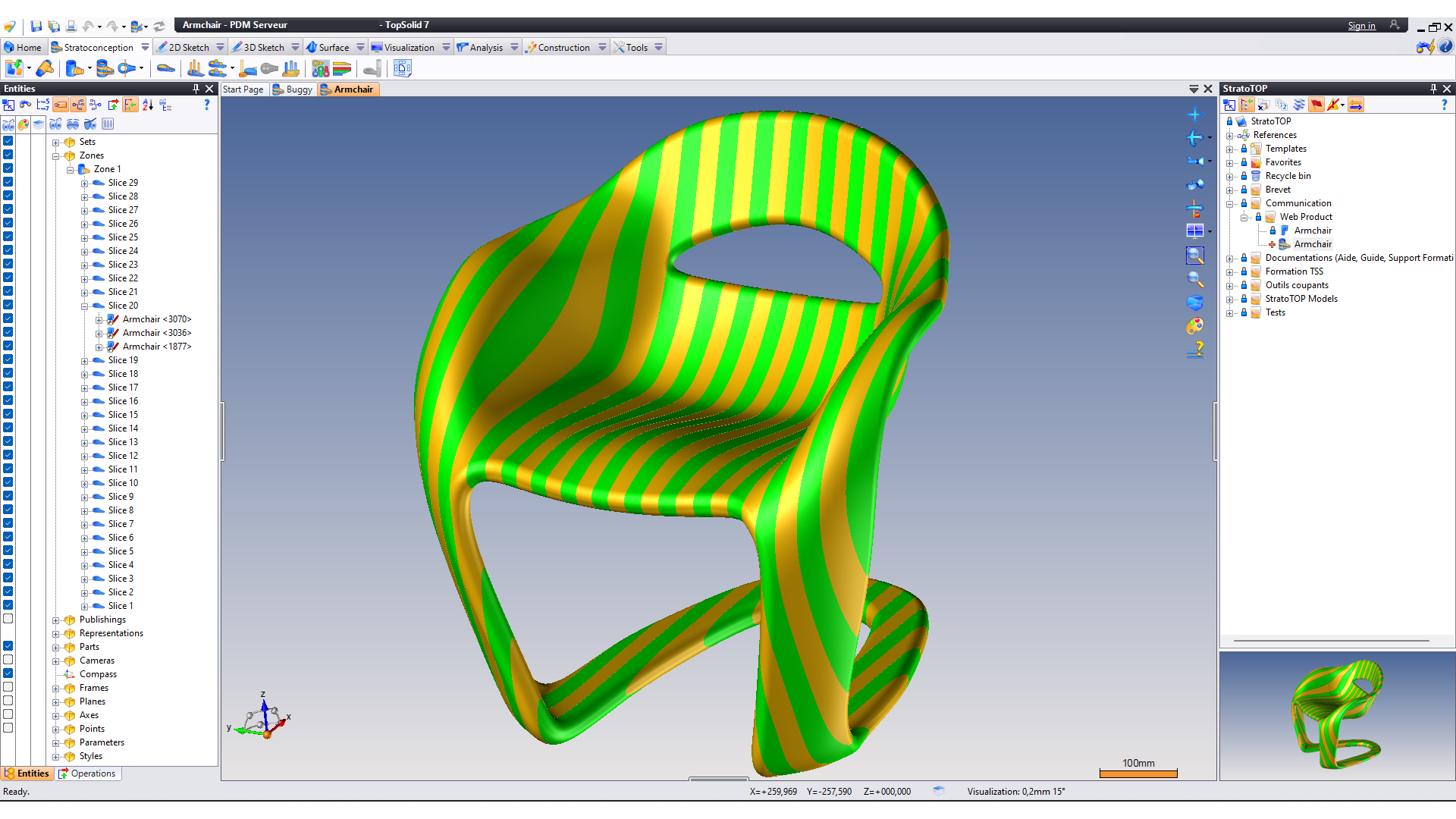

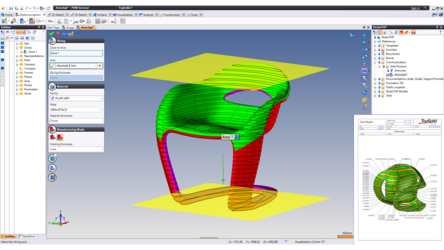

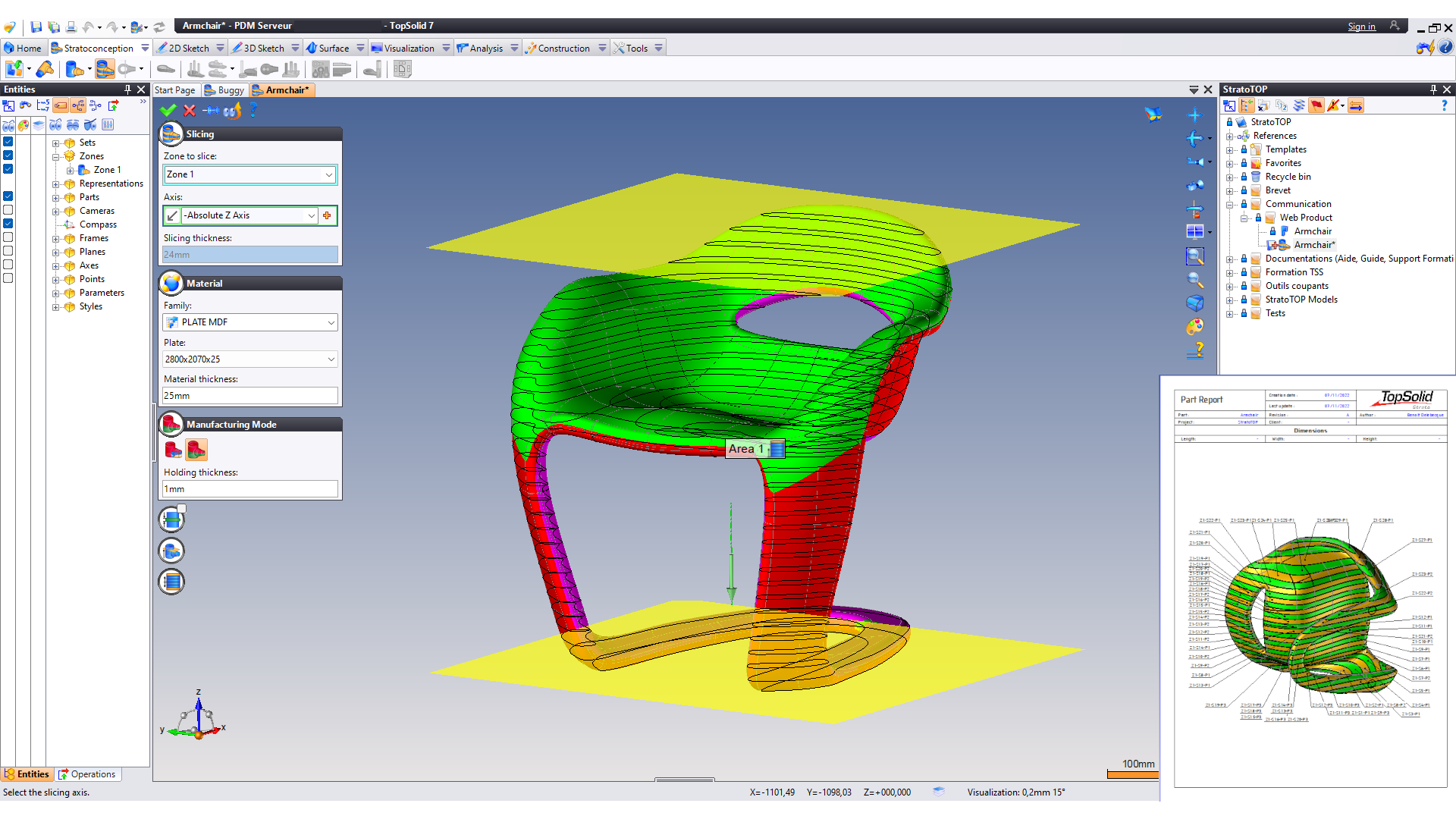

Een onderdeel opsplitsen in plakjes

Snijontwerp geleid door een opeenvolging van stappen.
Beheer van een werkstuk in meerdere gebieden die met verschillende parameters geproduceerd kunnen worden (as, plakdikte en materiaal).
Snijden volgens een bepaalde dikte en as.
Geavanceerde snijfunctie dankzij extra vlakken en de keuze van snijverdeling.
Plakken afbreken om onderdelen uit de machinemaat te maken.
Slice hollowing om het gewicht van een groot onderdeel of gereedschap te verminderen, of om de gebruikte hoeveelheid materiaal te optimaliseren.

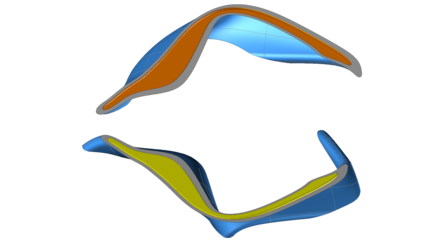

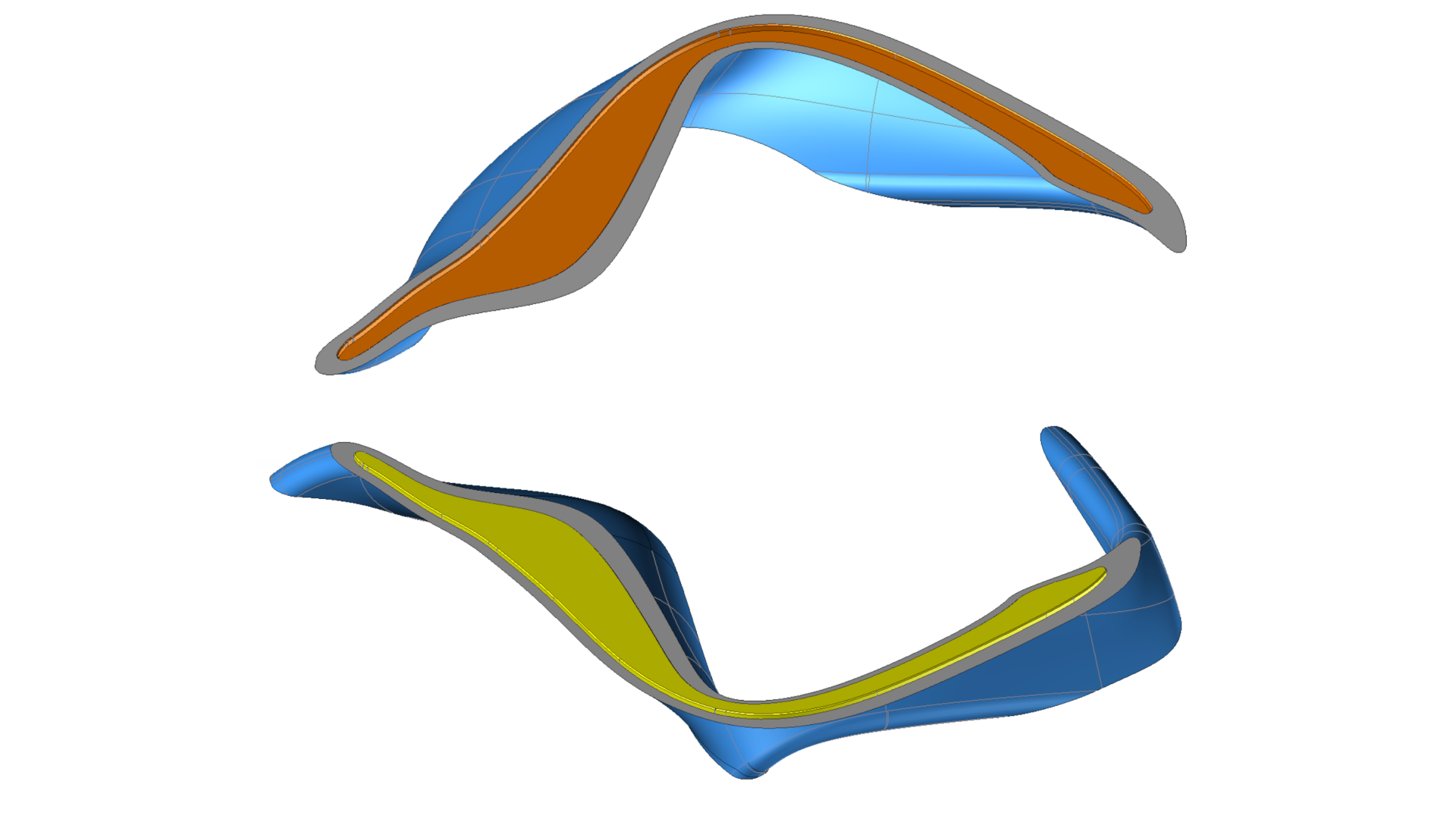

Geïntegreerde assemblagefuncties

assemblagefuncties toevoegen aan het slice-ontwerp.
Een reeks assemblagefuncties:
- Inzetstukken: inzetstukken (standaard of gefabriceerde onderdelen) waarmee de plakjes ten opzichte van elkaar kunnen worden gepositioneerd.
- Verbinding met pennen en behuizingen: bestaande uit een mannelijk deel (de pen) en een overeenkomstig vrouwelijk deel (de behuizing), integrale onderdelen van de plak en machinaal bewerkt op hetzelfde moment als de plak.
- Bruggen: assemblage-elementen die buiten het onderdeel worden geplaatst en eraan worden gekoppeld door een steiger, voor dunne of transparante onderdelen.
- Volledige nesting: volledige nesting van de bovenste slice in de onderste slice.
- Montagesleutels: elementen voor de positionering en het onderhoud van de gedesintegreerde onderdelen. Het zijn ofwel aangehechte onderdelen of geïntegreerd in de schijfjes.

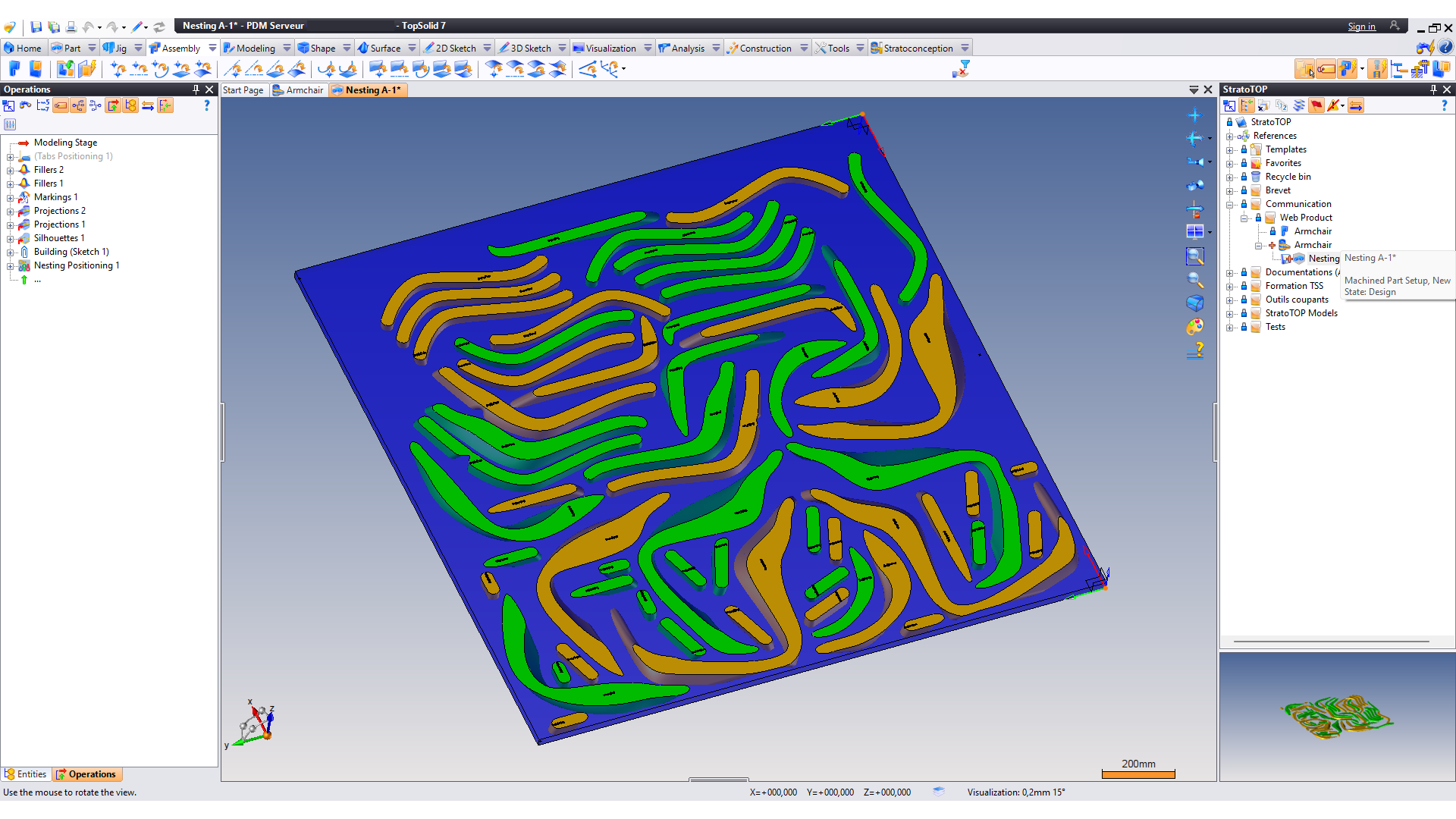

Optimalisatie van materiaalverbruik

Nesting optimalisatie om alle plakken (of delen van plakken) te verdelen in grondstofplaten, door de benodigde hoeveelheid materiaal te optimaliseren.
Automatische selectie van de bewerkingsrichting van de plak op basis van de geometrie van de plak .
Het plaatsen van gekalibreerde pinnen om de plaat te positioneren tijdens het draaien.
Identificeren van de schijfjes in de nesting door een gravure.
Het opdelen van plakken in delen om kleine platen te gebruiken of om materiaal te besparen voor gebogen plakken.

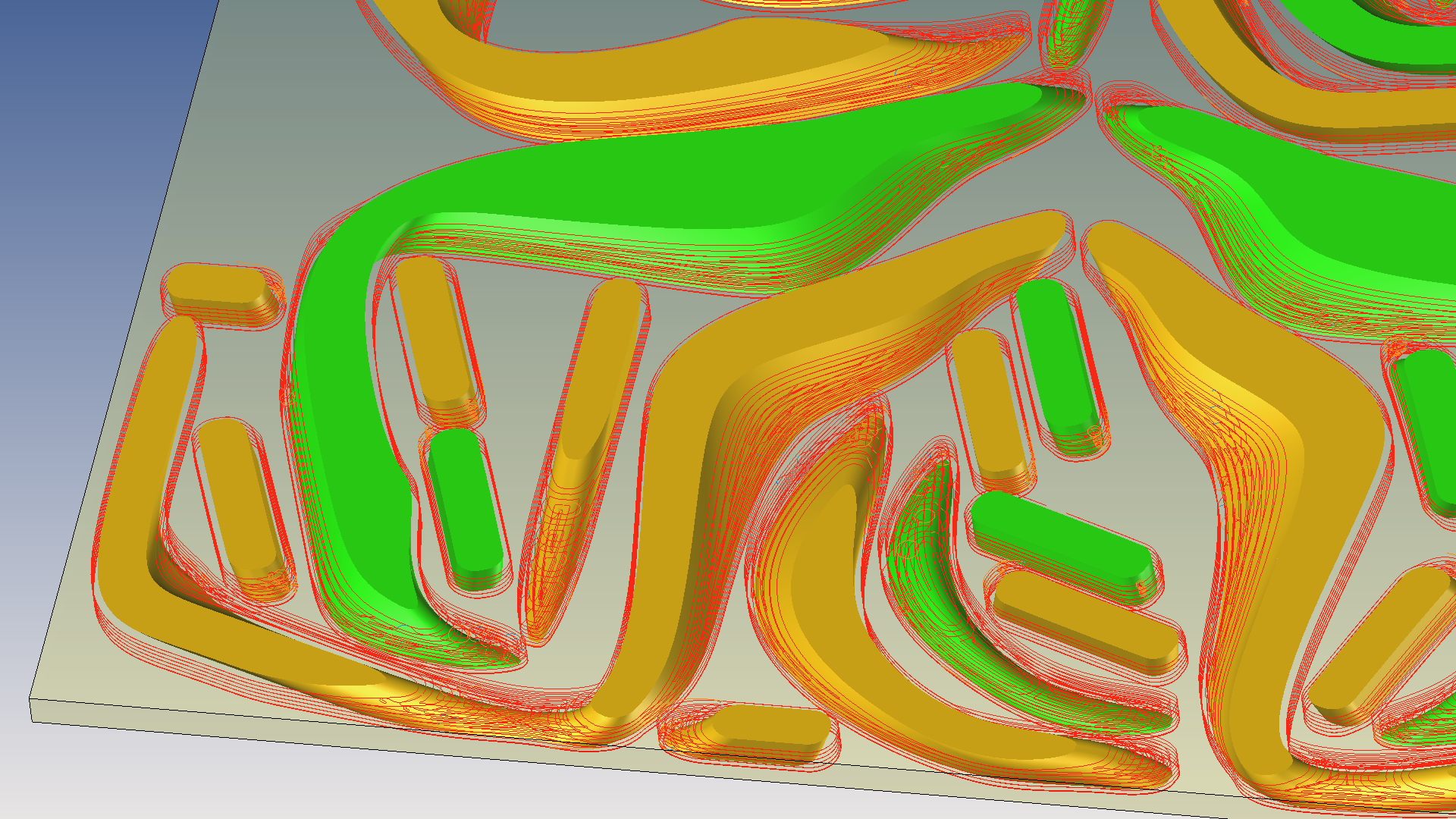

Automatisch genereren van gereedschapspaden

TopSolid'Strato genereert automatisch bewerkingen om de plakken en assemblage-elementen te produceren, volgens de beschikbare productiemethoden.
Alle vereiste bewerkingen worden uitgevoerd:
- Plak nivelleren, insteekboren, pin bewerken, plak voorbewerken en afwerken, markeren van het nummer van de plak .
Geoptimaliseerde slice afwerkingsstrategie met een mix van contouren en vegen.
Gedifferentieerde bewerkingsmethoden om aanpassingen in het veld mogelijk te maken .

Verschillende manieren van frezen met microfrezen

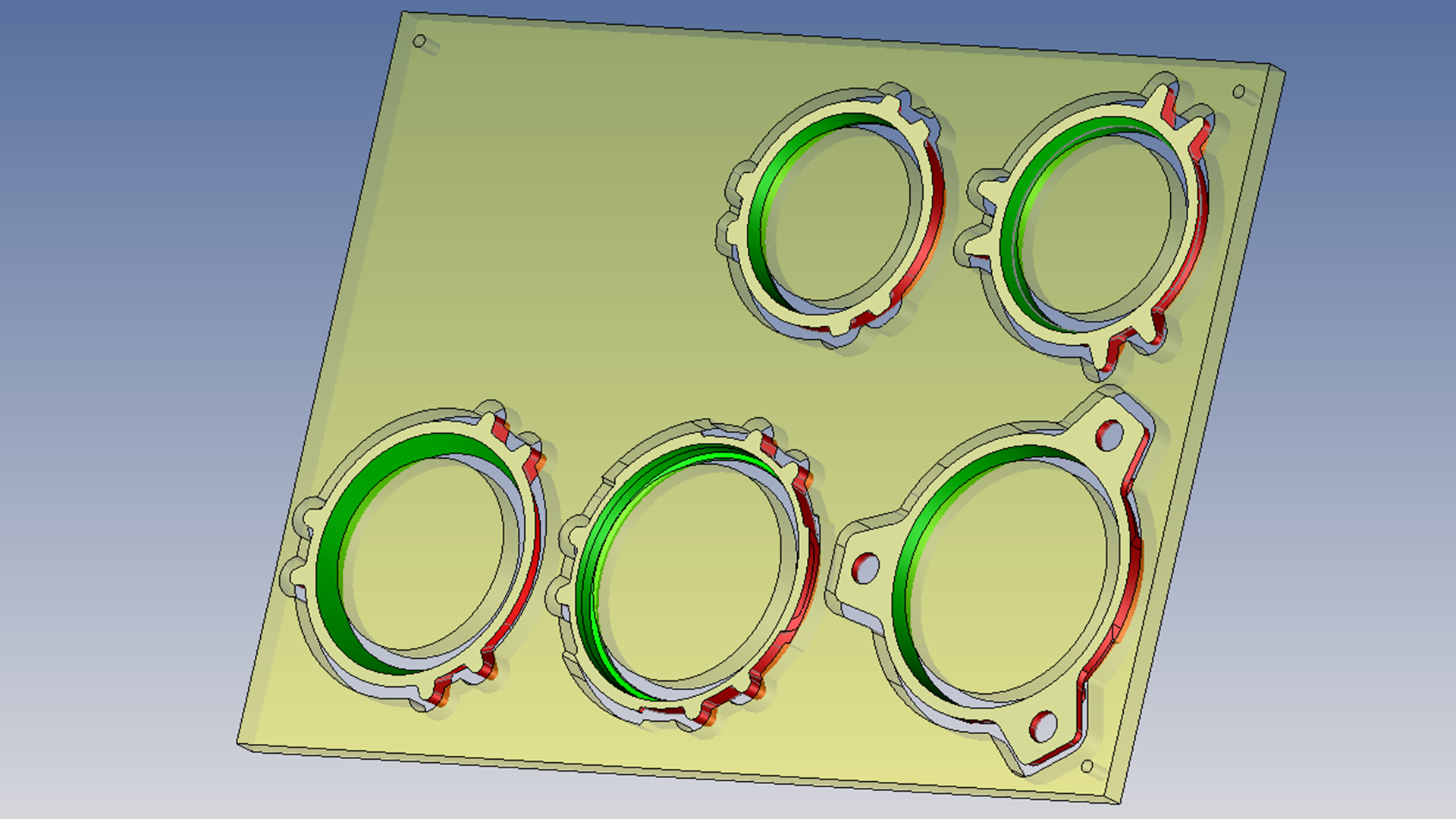

Bewerking van plakjes in nesten of door stapelen, of door twee modi te combineren.
Dubbelzijdige nesting bewerkingsmodus: slice nesting bewerking van de twee zijden door de plaat te draaien om de ondersnijdingsgebieden te bereiken.
Stapelbewerking waardoor opeenvolgende bewerkingen, plak voor plak , mogelijk zijn binnen de machine.

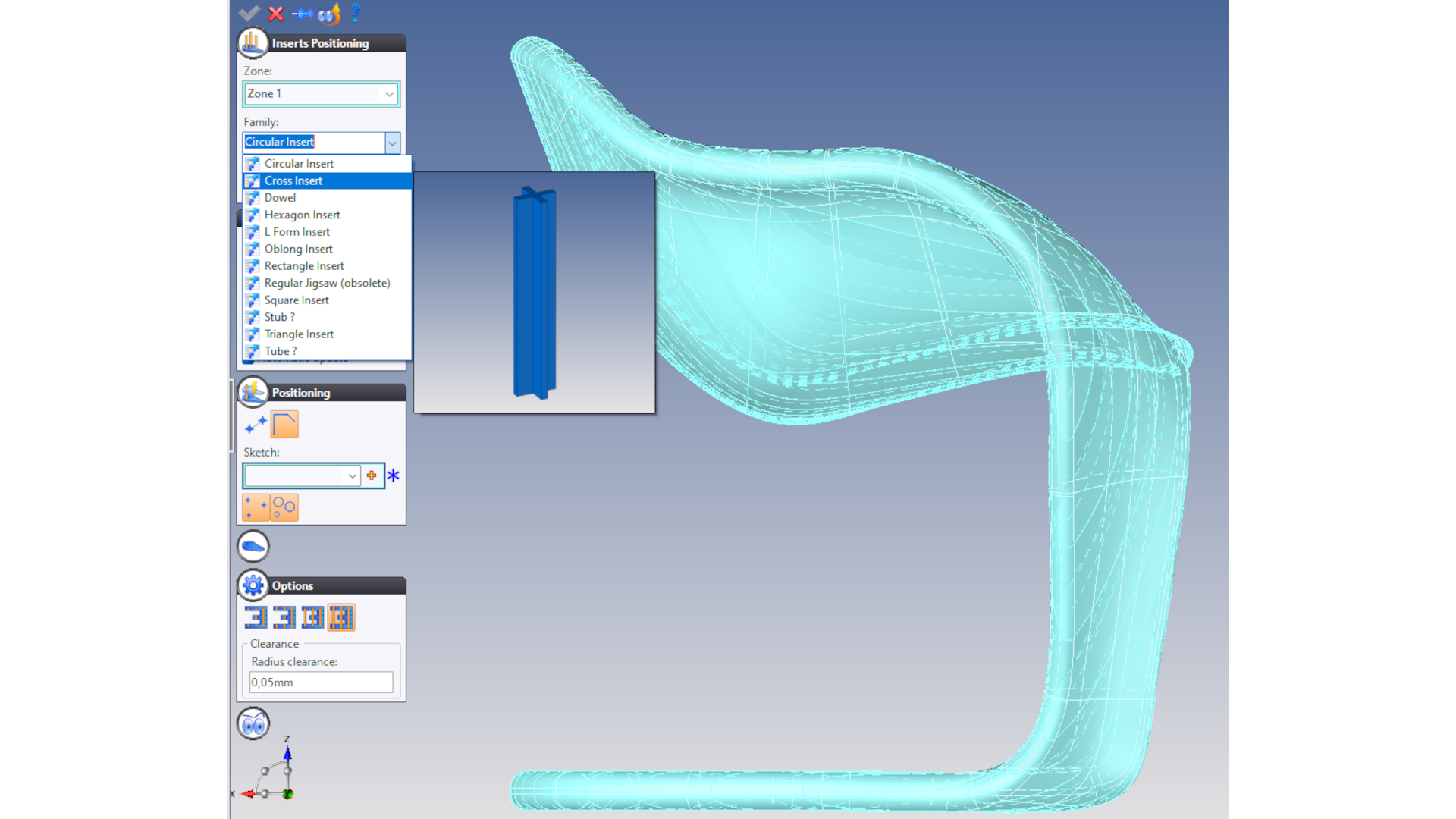

Beslissingsondersteuning via talrijke bibliotheken

Relevante componenten voor de implementatie van het proces geïntegreerd in TopSolid bibliotheken:
- Standaard platen van grondstoffen
- Montage-elementen
- Gereedschap en snijcondities

Uniek gepatenteerd proces

Verschillende toepassingsgebieden: modellen, sjablonen, gereedschappen, directe onderdelen, enz.
Verscheidenheid aan materiaalplaten: bewerkbare harsen, houtsoorten, polymeren, metalen, enz.
Gemakkelijke levering: voorraad van standaard materiaalplaten (geen grondstof nodig).
Zeer grote onderdelen (tot enkele meters).
Economisch: optimalisatie van het gebruikte materiaal (additief proces), lage materiaalkosten, laag energieverbruik.
Eenvoud: systematisch, ongeacht de geometrie.
Eenvoudige CNC: slechts 3 assen om complexe geometrieën te produceren met kleine microfreesgereedschappen (afwerking).
Een Frans proces, gepatenteerd en ontwikkeld door CIRTES, RD-centrum voor additieve productie met meer dan 30 jaar ervaring (www.cirtes.com).
